印刷电路板 (PCB) 在现代电子设备中起着至关重要的作用，为各种电子元件的互连提供了基础。为确保最佳性能和可靠性，PCB 经常进行表面处理。这些处理增强了电路板的可焊性，?；て涿馐芑肪骋蛩氐挠跋?，并改善了其电气性能。

印刷电路板 (PCB) 的表面处理重要性

      由于多种原因，表面处理对于 PCB 至关重要。

      首先，它提高了电路板的可焊性。在组装过程中，电子元件使用焊点连接到 PCB。热风整平 (HASL)、化学镀镍浸金 (ENIG) 或有机可焊性防腐剂 (OSP) 等表面处理可形成可焊表面，从而促进坚固可靠的焊点。

      其次，表面处理可保护 PCB 免受环境因素的影响。PCB 会暴露在各种元素中，例如水分、灰尘和化学物质，这些元素会导致腐蚀、氧化或其他形式的退化。浸银、化学镀镍浸金 (ENIG) 或镀锡等表面处理方法可提供?；げ?，保护 PCB 免受这些有害元素的影响，从而提高其使用寿命和可靠性。

      第三，表面处理提高了 PCB 的电气性能。对于高频应用，阻抗控制和信号完整性至关重要。化学镀镍化学镀钯浸金 (ENEPIG) 或化学镀镍浸金 (ENIG) 等表面处理可提供光滑均匀的表面，减少信号损失、反射和阻抗变化，从而优化电气性能。

印刷电路板 (PCB) 常用表面处理技术

01、热风整平（HASL）

热风整平又名热风焊料整平（俗称喷锡），是应用最广泛的表面处理方法之一。将 PCB 浸入熔化的焊料槽中，然后使用热空气吹平多余的焊料，留下平坦且可焊接的表面。HASL 具有成本效益并提供良好的可焊性，但由于其表面不平坦，可能不适用于细间距元件。

02、无电镀镍浸金 (ENIG)

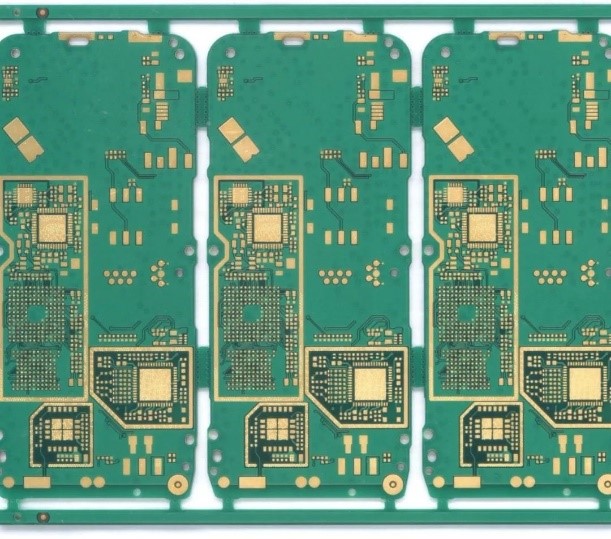

ENIG 涉及在 PCB 表面沉积一层薄薄的镍，然后沉积一层金。镍可防止氧化和腐蚀，而金则可提供出色的可焊性和导电性。ENIG 广泛用于高可靠性应用，并提供平坦且可焊接的表面。

03、有机可焊性防腐剂 (OSP)

OSP 是应用于 PCB 表面的薄有机层。它可以?；ねＯ呙馐苎趸⑻峁┛珊副砻?。OSP 环保、性价比高，并且与细间距元件兼容。然而，与其他表面处理相比，它对环境因素的?；そ仙?。

04、浸银

在此过程中，PCB 浸入银基溶液中，在铜表面形成一层薄薄的银。浸银具有出色的可焊性，与细间距元件兼容，并提供良好的电气性能。但是，它容易变色，需要小心处理以防止污染。

05、浸锡

此过程涉及将电路板浸入锡溶液中。锡层提供了具有良好可焊性的平坦且均匀的表面。然而，锡容易氧化，因此需要适当的储存和处理以保持其有效性。

06、化镍钯浸金 (ENEPIG)

ENEPIG 是一种多层表面处理，由一层化学镀镍、一层浸金和最后一层电解金组成。这种处理提供了出色的耐腐蚀性、可焊性和引线键合能力。ENEPIG 通常用于高可靠性应用。

印刷电路板 (PCB) 的表面处理的好处

      表面处理在 PCB 的制造过程中提供了多种好处。

      首先，它们确保一致且可靠的可焊性，从而降低焊点失效的可能性。这可以提高产品质量、增强性能并降低维修或更换成本。

        其次，表面处理可?；?PCB 免受环境因素的影响，从而提高其耐用性和使用寿命。通过防止腐蚀、氧化或污染，经过处理的 PCB 可以承受恶劣的操作条件，即使在具有挑战性的环境中也能确?？煽康男阅?。

      再者，表面处理有助于 PCB 的整体电气性能。通过减少信号损失、反射和阻抗变化，表面处理优化了 PCB 的电气性能。这对于信号完整性和阻抗控制至关重要的高频应用尤为重要。

      表面处理通过提供可焊表面来促进组装过程。使用焊点可以轻松地将组件连接到 PCB，确保安全可靠的连接。这简化了制造过程，提高了效率，并降低了装配缺陷的风险。

      表面处理提高了 PCB 的可制造性。它们改善了焊料的润湿特性，允许更好的焊料流动并最大限度地减少焊料桥接或焊接不充分。这会提高制造产量并减少返工或回流工艺的需要。

      此外，表面处理可实现与细间距组件的兼容性。这些组件的引线或焊盘之间的间距较小，需要平坦光滑的表面才能正确焊接。OSP 和 ENIG 等表面处理为成功组装细间距元件提供了必要的表面条件。

      总之，表面处理是印刷电路板制造过程中至关重要的一步。它确保最佳的可焊性，防止环境因素，提高电气性能，并增强可制造性。
